JAP Verticale padlásfeljáró lépcső
Leírás és Paraméterek
A Verticale padlásfeljáró lépcső a Lusso lépcsőhöz hasonlóan a JAP által gyártott padlásfeljáró lépcsők alapvető típusa. A padlásterek könnyű elérésére szolgál arra az esetre, ha a mennyezeti átjáró helyett fali átjáróra van szükség.
- Padlásfeljáró lépcső egyszerű forgácslap fedéllel függőleges falba történő beépítéshez
- A Verticale tetőtéri lépcső fém keretből, 16 mm vastag egyszerű forgácslap fedélből és lehúzható lépcsőből áll
- A padlásfeljáró lépcsőt egy pár acélrugó fékezi
- A lépcsőt lakott tetőterekhez tervezték, ahol a hőmérséklet-különbség nem nagyobb, mint 5 °C
- A fedél látható része fehér színű RAL porfestékkel festett, és védőfóliával van bevonva
- A lépcsők színe fekete RAL + horganyzott
- A lépcső kezelőrúd segítségével könnyen nyitható (háromrészes lehúzórúd, hossza 2050 mm)
A lépcsőhöz járó ajtólap kezeletlen pozdorja, utólagos festést igényel.
| Méretek | |||
|---|---|---|---|
| BEÉPÍTÉSI NYÍLÁS (d x s) | A | B | |
| 900 × 700 | 2200-3200 | 400 | |
| 1000 x 700 | 2200-3200 | 400 | |
| 1100 x 700 | 2200-3200 | 400 | |
| 1200 x 700 | 2200-3200 | 400 | |
| Méretek mm-ben. | |||
A táblázat a C és R méreteket mutatja különböző A magasság esetén
| A | C | R | |
| 3200 | 1700 | 2100 | |
| 3100 | 1800 | 2000 | |
| 3000 | 1400 | 1900 | |
| 2900 | 1500 | 1850 | |
| 2800 | 1600 | 1800 | |
| 2700 | 1300 | 1750 | |
| 2600 | 1400 | 1700 | |
| 2500 | 1500 | 1650 | |
| 2400 | 1100 | 1550 | |
| 2300 | 1200 | 1500 | |
| 2200 | 1300 | 1400 | |
| Méretek mm-ben. | |||

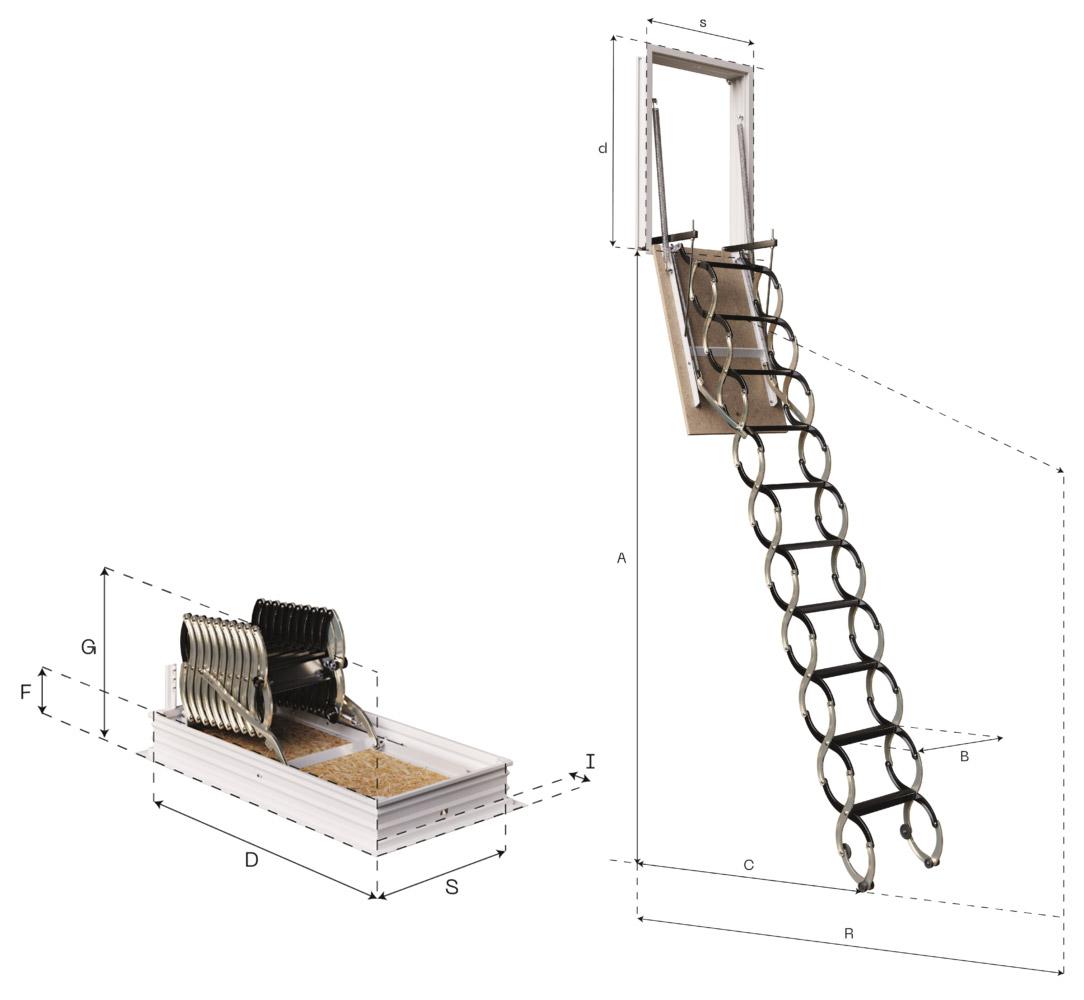

A – magasság padlótól mennyezetig
B – a járófelület szélessége
C – távolság a széthúzott lépcső elhelyezésétől a padlón a keret végéig
F – a keret magassága
G – a zárt rendszer magassága
I – a keret látható szegélyének szélessége
R – a padlásfeljáró lépcső maximális távolsága a keret végétől a lehúzási szakaszban
s – a beépítési nyílás szélessége
d – a beépítési nyílás hossza
D = d - 15
S = s - 20
F = 140
G = 400
I = 24
FONTOS INFORMÁCIÓ:
A kilincsek, fogantyúk és egyéb kiegészítők felszerelése egyszerű feladat, de alap szerszámozottság és műszaki érzék szükséges hozzá. Ezért javasoljuk, hogy amennyiben nem biztos magában és nem rendelkezik a megfelelő szerszámokkal, akkor a felszerelést bízza szakemberre!
